一、填空題（20分）
1．PLC的輸出接口類型有 、 與 。
2．PLC的軟件系統可分為 和 兩大部分。
3．S7-200型PLC的指令系統有 、 、 三種形式。

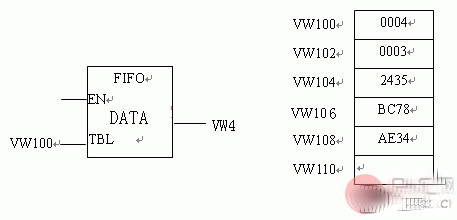

4．已知表格如圖1所示。分析執行 FIFO指令后，
VW4中的數據是 ——————。
5．高速計數器定義指令的操作碼是 。
6．CPU214型PLC的晶體管輸出組數為 。
7．正跳變指令的梯形圖格式為 。
8．字節尋址的格式由 、 、 組成。
9．CPU214型PLC共有 個計數器。
10.EM231模擬量輸入模塊多可連接________個模擬量輸入信號。
11.PLC的運算和控制中心是________。
12.S7-200系列PLC的串行通信口可以由用戶程序來控制，這種由用戶程序控制的通信方式稱為___________________。
13. 數據發送指令XMT的操作數PORT指定通訊端口，取值為___________。
二、選擇題（40分）
1．AC是哪個存儲器的標識符。（ ）
A 高速計數器 B 累加器 C 內部輔助寄存器 D 特殊輔助寄存器
2．在PLC運行時，總為ON的特殊存儲器位是 （ ）
A SM1.0 B SM0.1 C SM0.0 D SM1.1
3．CPU214型PLC數據存儲器容量為（ ）
A.2K B.2.5K C.1K D.5K
4．定時器預設值PT采用的尋址方式為（ ）
A.位尋址 B.字尋址 C.字節尋址 D.雙字尋址
5．世界上第一臺PLC生產于（ ）
A．1968年德國 B．1967年日本 C．1969年美國 D.1970年法國
6．CPU214 型PLC有幾個通訊端口（ ）。
A 2個 B 1個 C 3個 D 4個
7．S7-200系列PLC有6個高速計數器，其中有12種工作模式的是（ ）。
A HSC0、HSC1 B HSC1、HSC2 C HSC0、HSC4 D HSC2、HSC4
8．下列那項屬于字節尋址（ ）。
A.VB10 B.VW10 C.ID0 D. I0.2
9．字節傳送指令的操作數IN和OUT可尋址的寄存器不包括下列那項（ ）
PLS
EN
Q0.X
0
A.V B.I C.Q D.AI
10．圖示指令的脈寬值設定寄存器是（ ）。
A SMW80 B SMW78 C SMW68 D SMW70
11. CPU 逐條執行程序，將執行結果放到( )。
A輸入映象寄存器 B輸出映象寄存器 C 中間寄存器 D輔助寄存器
12.用來累計比CPU掃描速率還要快的事件的是（ ）。
A高速計數器 B 增計數器 C 減計數器 D 累加器
I0.0
MOV-B
EN
IN OUT
AC0
VB2
13.圖示程序中的累加器用的是那種尋址方式（ ）
A.位尋址 B.字節尋址
C.字尋址 D.雙字尋址
14.順序控制段轉移指令的操作碼是( )。
A SCR B SCRP C SCRE D SCRT
15.整數的加減法指令的操作數都采用（ ）尋址方式。
A 字 B雙字 C 字節 D 位
16.高速計數器1的控制字節是（ ）。
A SMB37 B SMB47 C SMB57 D SMB137
17. EM231模擬量輸入模塊的輸入類型為（ ）。
A.微分輸入型 B.晶體管輸入型 C.繼電器輸入型 D.差分輸入型
18. PID回路指令操作數TBL可尋址的寄存器為（ ）。
A.I B.M C.V D.Q
19.PLC處于（ ）模式時，允許進行自由端口通訊。
A.RUN模式 B.PROGRAM模式 C. 監控模式 D.都可以
20.當數據接收指令RCV的使能端為（ ）時將執行該指令。
A.為1 B.為0 C.由1變0 D.由0變1
三、判斷（20分）
1．PLC的輸入電路均采用光電耦合隔離方式。（ ）
2．CPU214型PLC本機I/O點數為14/10。（ ）
3．CTD計數器的當前值等于0時置位，但會繼續計數。（ ）
4．S7-200系列PLC可進行間接尋址的存儲器是I、Q、M、S、T及C. （ ）
5．字節移位指令的大移位位數為8位。（ ）
6. 在第一個掃描周期接通可用于初始化子程序的特殊存儲器位是SM0.1。( )
7. 梯形圖程序指令助記符和操作數組成。( )
8. 位尋址的格式由存儲器標識符、字節地址及位號組成。( )
9. 間接尋址是通過地址指針來存取存儲器中的數據。( )
10.執行邏輯彈出棧指令使堆棧深度減1。( )
11. 正跳變指令每次檢測到輸入信號由0變1之后，使電路接通一個掃描周期。( )
12.定時器定時時間長短取決于定時分辨率。( )
13.CTD計數器的當前值等于0時置位，但會繼續計數。( )
14.I-D指令的功能是將把一個16位整數值數轉換為一個32位的雙字整數。( )
15.EM231模擬量輸入模塊的數據格式有單極性和雙極性兩種。( )
16.EM231模擬量輸入模塊的單極性數據格式為0～32000。( )
17 RS-232串行通信的傳輸速率較高，可以遠距離傳輸。( )
18.數據通信的樹型結構，可以直接在同級站點間進行數據傳輸，不必要通過上一級站點的轉接來實現。( )
19. PPI協議是一個主/從協議，支持一主機多從機連接和多主機多從機連接方式。( )
20. 在觸摸屏與PLC已聯機的情況下，操作者就可以通過觸摸屏對PLC進行各種操作。( )
四、綜合題

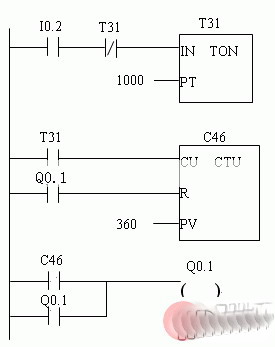

1．已知給出某個控制程序的梯形圖的形式，請將其轉換為語句表的形式。（4分）
2．已知輸入觸點時序圖，結合程序畫出Q0.0 和Q0.1的時序圖。（3分）
3．電機星－三角降壓?jiǎn)?dòng)，Q0.0為電源接觸器，Q0.1為星接輸出線圈，Q0.2為角接輸出線圈，I0.1為啟動按鈕，I0.0為停止按鈕，星－角切換延時時間為5秒。試編寫程序。(6分)
4．采用一只按鈕每隔3秒鐘順序啟動三臺電動機，試編寫程序。（7分）
